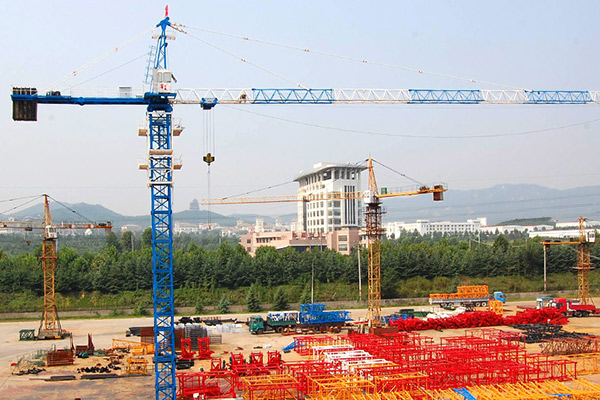

塔机型号：QTZ630A(5013)
公称起重力矩：760KN．m
工作幅度：2.5-50m
最大起重量/最大幅度处起重量：6/1.3t
独立式起升高度：40m
附着式起升高度：140m
起升速度
：8.5/40/80m/min 4.25/20/40m/min
回转速度：0-0.6r/min
变幅速度：44/22m/min
塔身主肢：无缝钢管 角钢
起重臂：上弦杆 无缝钢管 下弦杆 方管

....QTZ63A 、角钢 QTZ63A 塔式起重机是一种上回转、水平臂架、小车变幅
、液压自升式起重机。公称起重力矩 760KN.m，独立起升高度 40m,加附着起升高度可达 140m ，最大起重量 6t,工作幅度 50m。

.....该机设计合理、造型美观
、质量精良
、操作维修方便、安全可靠、价格合理，是广大建筑施工企业理想的建筑施工机械。具有起升
、回转
、顶升
、变幅四种工作机构，可单独或复合动作，以提高工作效率。顶升机构用于塔机的升塔或降塔
。起升机构采用多速电机，有快速、中速和慢就位三种速度，以满足不同的工况需要；回转
、变幅灵活可靠，起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。

.....该机安全保护装置齐全，灵敏可靠。设有起重量限制器
、起重力矩限制器、起升高度限位器、幅度限位器和回转限位器
，以确保塔机正常工作
。另外，还设有休息平台、护栏等安全保护设施。司机室独立侧置
，造型美观
、视野开阔，内部空间大
，操作方便
。

.....该机适用性好
，既能满足中小城镇一般民用建筑需要，又能满足大中城市高层民用建筑施工的需要
，同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工，也可用于港口、货场的装卸。
主要技术性能表





名 称		单 位	参 数
			QTZ63A
公称起重力矩		KN.m	760
最大起重量		t	6
最大幅度处额定起重量		t	1.3
工作幅度		m	2.5—50
高度	独立式	m	40
	附着式	m	140
起升速度	倍率		a=2			a=4
	起升速度	M/min	8	40	80	4	20	40
	起升重量	t	3	3	1.5	6	6	3
回转速度		r/min	0.6
变幅速度		m/min	22/44
顶升速度		m/min	0.5
塔机重量	结构重量（独立式）	t	31
	平蘅重	t	12
	整机重量（独立式）	t	43
最大回转半径		m	51.254
尾部回转半径		m	12.06
最大工作风速		m/s	20
顶升操作风速（不大于）		m/s	13
工作环境温度		℃	-20--40

主要配套件性能表

名称				参数
				QTZ63A
起升机构	电动机	型号		YZTD225M2-4/8/32
		功率	kW	24/24/5.4
		转速	r/min	1440/700/140
	减速机	型号		JD63A
		减速比		10.35
	制动器	型号		YWZ-315/50
		制动力矩	N.m	630
		液压推动器		YT1-50
	钢丝绳			4V×39S-13-1770
回转机构	电动机	型号		YZR132M1-6
		功率	KW	2×2.2
		转速	r/min	908
	行星减速机	型号		XX4-100
		减速比		157.5
	制动器		常开式干式电磁制动器
	回转支承		011.45.1250 m=10
变幅机构	电动机	型号		YDEJ132S-8/4
		功率	KW	2.2/3.3
		转速	r/min	720/1440
	减速机	型号		BLD3.3-3
		减速比		43
	钢丝绳			6×19-7.7-1570-I-光-右交
顶升机构	电动机	型号		Y132S-4 B5
		功率	KW	5.5
		转速	r/min	1440
	液压缸	型号		HSGK-160/110
		活塞行程	mm	1320
	额定压力		MPa	20

主要金属结构件简述表






名称	结构简图	主要材料规格	备注
标准节（管 、角）		主弦杆 ( 管 )Φ127×14 Φ127×10 ( 角 ) ∠160 × 160 × 14	外型尺寸 ：（管） 1600×1600 总高：2500
起重臂		上弦杆：管 Φ89 × 8 下弦杆 ：角钢扣方 2∠90×90×8 2∠70×70×6	起重臂由8节组成 ，各节之间通过销轴连接
平衡臂		槽钢	由槽钢、角钢组焊成的
上、下转台		钢板	由各种规格钢板焊接而成
塔帽		角钢扣方	前倾式空间桁架结构
套架		主弦杆：角钢扣方	由钢管、角钢、钢板组成空间框架结构，用于顶升
